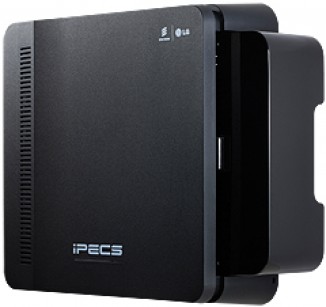

Мини АТС Ericsson-LG iPECS eMG80-KSUA

Ericsson-LG iPECS eMG80-KSUA - Системный блок управляет передачей информации между периферийными платами, контролирует все ресурсы системы, регулировку коэффициентов усиления сигналов импульсно-кодовой модуляции (PCM), генерирует системные тональные сигналы, управляет обработкой вызовов. На материнской плате MBUA, входящей в состав системного блока, находятся переключатели для защиты системной базы данных и инициализации системы. Встроенный порт локальной сети LAN обеспечивает доступ к веб-интерфейсу настройки системы iPECS eMG80 и основных каналов VoIP. Кроме того, для обеспечения возможностей резервного копирования и восстановления системной базы данных на материнской плате имеется порт USB.

Процессор

• M83261G, ARM11 двухъядерный (32 бит, 650МГц)

Продолжительность работы батареи часов реального времени (RTC)

• 7 лет

PSU

• Входное напряжение, переменный ток 100~240 +/- 10% В переменного тока,

47-63 Гц

• Потребляемая мощность от сети переменного тока 90 Вт
• Предохранитель переменного тока 2A 250В переменного тока
• Выходное напряжение, постоянный ток +5, -5, +27, +30В постоянного тока

Внешние батареи резервного питания

• Входное напряжение +24В постоянного тока (2 батареи +12В постоянного тока на каждый блок KSU)
• Предохранитель батареи 5A 250В переменного тока
• Ток зарядки Не более 200мА
• Максимальный ток нагрузки батареи резервного питания Не более 3А (только KSU), не более 6А (KSU + EKSU)

Звонковый сигнал

• 65В действующего напряжения, 25 Гц

Реле внешних контактов

• 1A 30В постоянного тока

Входы внешнего источника музыки

• 0 дБм, 600 Ом

Порт внешнего оповещения

• 0 дБм, 600 Ом
• Чувствительность определения вызывного сигнала
• 30В действующего напряжения, 16-55 Гц

Тональный набор (DTMF)

• Отклонение частоты Менее +/-1,8%
• Время нарастания 5 мс
• Длительность сигнала Минимальная 50 мс, нормальная 100 мс
• Межцифровой интервал Минимальный 30 мс, нормальный 100 мс

Импульсный набор

• Частота импульсов
• 10 имп/сек
• Отношение импульс/пауза
• 60/40% или 66/33%

Условия эксплуатации

• Температура 0 (o C) - 40 (o C)
• Влажность 0~80% без образования конденсата

MODU

• Аналоговый модем Bell, ITU-T, V.34 V.32BIS, V.90
• Скорость передачи Скорость передачи от 300 бит/с до 33 Kбит/с
• Подключение Автосогласование скорости передачи

VoIP

• Интерфейс локальной сети 10/100BaseT Ethernet (IEEE 802.3)
• Скорость передачи 10/100 МБит/с (автосогласование)
• Дуплекс Полудуплекс или полный дуплекс (автосогласование)
• VoIP-протокол SIP и H.323 версия 2
• Сжатие речи G.711/ G.726/ G729/ G.723.1
• Переключение голос/факс T.38
• Подавление эха G.165

Технические характеристики базовой станции DECT.

• Электропитание +30 В постоянного тока
• Пиковая мощность при передаче250 мВт
• Метод доступа / Дуплекс TDMA/TDD
• Полоса частот 1880~1900 МГц 1920~1930 Мгц (США)
• Разнесение каналов 1,728МГц
• Метод модуляции GFSK
• Скорость передачи 1,152 МБит/с
• Максимальное расстояние от базовой станции до модуля WTIB 4600 м (двухпарный кабель типа "витая пара")

Размеры

• KSU 307 мм (Ш) х 294 мм (В) x126.6 мм (Г)
• Доп. системный блок (EKSU)307 мм (Ш) х 294 мм (В) x126.6 мм (Г)

Масса

• KSU 2.03 кг
• Доп. системный блок (EKSU) 1.99 кг
