Комплект усиления 3G интернета VEGATEL VT-3G-kit

Назначение и возможности

Если необходим стабильный сигнал от станции сотового оператора в относительно удаленной местности, можно купить комплект VEGATEL VT-3G-kit (LED). Устройство выполняет роль так называемого моста и улучшает параметр устойчивости связи в зонах, где она очень слабая или периодически пропадает. С помощью репитера устанавливается качественный полнодуплексный сигнал между мобильным аппаратом и базовой станцией. Важная особенность VEGATEL VT-3G-kit (LED) – усиление 3G-сигнала (UMTS-2100), поддержка сервисов, предлагаемых сотовым оператором в месте его установки, среди которых SMS, MMS, Ethernet-доступ, WAP, голосовая почта и другие.

Особенности внешнего интерфейса

Питание VEGATEL VT-3G-kit (LED) осуществляется через специальный адаптер, который подсоединяется к определенному входу. На корпусе устройства предусмотрен индикатор перезагрузки по принятому сигналу от базовой станции со встроенной 2-цветной подсветкой и 2-позиционный аттенюатор, с помощью которого выполняется регулировка усиления вручную. Также репитер VEGATEL VT-3G-kit (LED) оснащен:

• гнездом N-типа для подсоединения внутренних антенн;
• гнездом SMA-типа для подключения наружных антенн;
• клавишей включения/выключения подачи питания.

Об активном состоянии репитера свидетельствует индикатор питания: зеленый цвет – стабильная работа, отсутствие свечения – бездействие адаптера питания.

Подготовка к эксплуатации

Чтобы комплект VEGATEL VT-3G-kit (LED) работал стабильно, устройства для усиления сигнала должны быть подключены надлежащим образом. Подсоединение выполняется по определенной системе, основной узел – репитер. Вспомогательное оборудование представлено: внешней/внутренней антеннами для обеспечения связи с базовыми станциями/мобильными устройствами, сплиттерами, ответвителями, бустерами, необходимость в использовании которых возникает в некоторых случаях.

Параметры выбора и соединение оборудования

Перечень требуемого дополнительного оборудования напрямую определяется параметром качества поступающего сигнала, конструкционными особенностями здания, где установлен VEGATEL VT-3G-kit (LED), и поставленными задачами. Устройства выбираются по 2 характеристикам: частоте и значению импеданса, что обусловлено требованиями к высокочастотным системам связи. Соединение выполняется с помощью коаксиального 5D/FB-кабеля, а также разъемов N и SMA-типа.

Основные характеристики репитера

• предел рабочих частот DL (станция-телефон): от 2110 до 2170 МГц;
• предел рабочих частот UL (телефон-станция): от 1920 до 1980 МГц;
• максимальный коэффициент усиления – 60 дБ;
• максимальное значение выходной мощности: 10 дБм (станция-телефон) и 13 дБм (телефон-станция);
• КСВН входов: до 2;
• временная групповая задержка: до 1,5 мкс;
• высокая стабильность частоты;
• индикаторная шкала сигнала от станции: от -7 дБм до +13 дБм;
• плавная ручная регулировка усиления сигнала от 30 дБ до 60 дБ;
• значение импеданса – 50 Ом;
• поддержка сервисов SMS, MMS, Ethernet-доступ, WAP, голосовая почта и другие;
• степень внешней защиты  IP40;
• значение потребляемой мощности – 2 Вт;
• допустимый диапазон рабочих температур: от -10 до 50° С;
• допустимый диапазон температур хранения: от -40 до 80° С;
• допустимая влажность: от 5 до 85 %
• допустимое атмосферное давление:  от 86 кПа до 106 кПа.

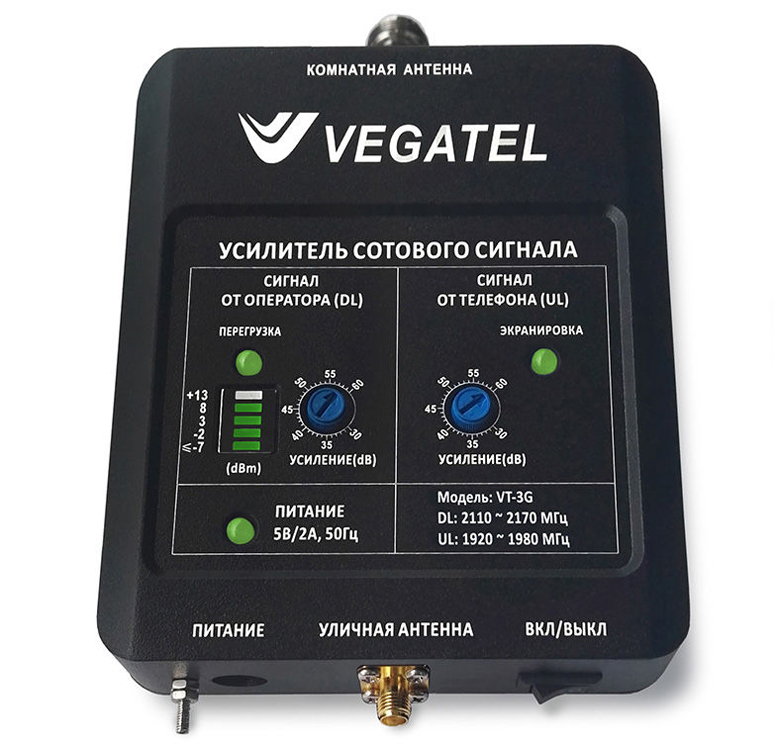

Внешний интерфейс репитера

• разъем для подключения адаптера питания;
• гнездо N-типа для подсоединения внутренних антенн;
• гнездо SMA-типа для подключения наружных антенн;
• клавиша включения/выключения подачи питания;
• 2-позиционный аттенюатор для ручной регулировки усиления сигнала;
• 2-цветный индикатор перезагрузки по принятому сигналу;
• индикатор питания.

Основные характеристики внутренней антенны

• антенна штыревого типа;
• связь 3G-стандарта (UMTS-2100);
• работа в частотном диапазоне от 1920 - 2170 МГц;
• усиление сигнала до 4 дБ;
• сектор излучения: по горизонтали 360° по вертикали 180°;
• значение входного сопротивления – 50 Ом;
• КСВН до 2;
• максимальное значение подводимой мощности – 50 Вт;
• штекер N-типа.

Основные характеристики наружной антенны

• антенна штыревого типа;
• связь 3G-стандарта (UMTS-2100);
• работа в частотном диапазоне от 1920 - 2170 МГц;
• усиление сигнала до 13 дБ;
• волновой канал;
• вертикальная поляризация;
• значение входного сопротивления – 50 Ом;
• КСВН до 2;
• максимальное значение подводимой мощности – 50 Вт;
• штекер SMA-типа;
• способность выдерживать ветровую нагрузку до 60 м/с.

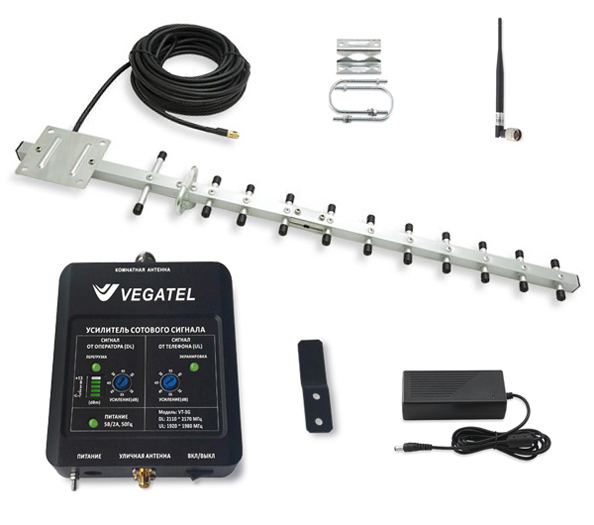

• 3G-репитер VEGATEL VT-3G-kit;
• антенна внутренняя;

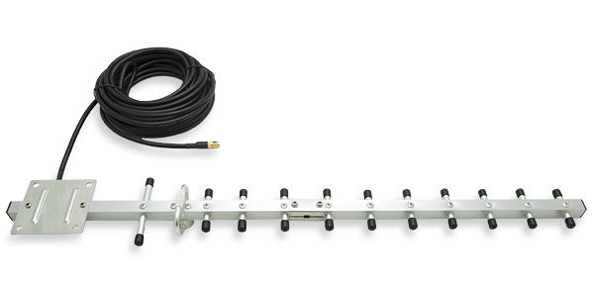

• антенна внешняя;

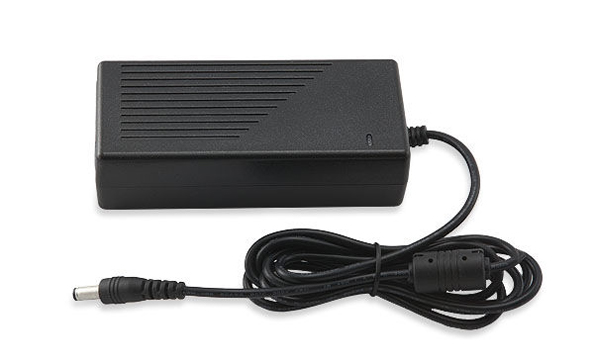

• адаптер питания;
• коаксиальный высокочастотный кабель 10 м;
• комплект крепежных элементов;
• инструкция по эксплуатации комплекта.

• габариты упаковочной коробки комплекта VEGATEL VT-3G-kit (LED): 410×255×130 мм;
• габариты 3G-репитера VEGATEL VT-3G-kit: 106×106×30 мм;
• габариты внешней антенны: 220×20×20 мм;
• габариты внутренней антенны: 800×100×40 мм;
• вес комплекта: 2100 г;
• вес 3G-репитера VEGATEL VT-3G-kit: 500 г;
• вес внешней антенны: 40 г;
• вес внутренней антенны: 800 г.

Руководство пользователя (vegatel-vt-3g-kit-led-2017-g.pdf)
