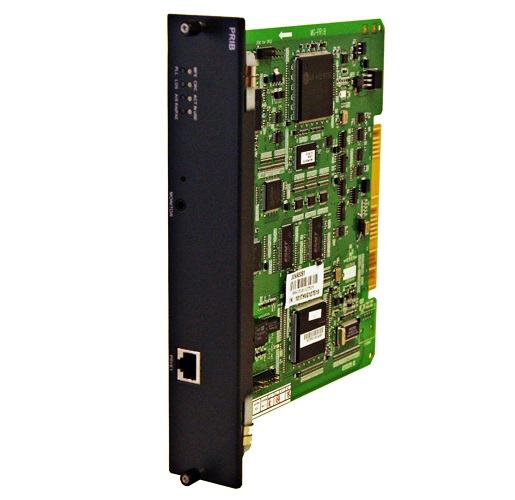

Плата интерфейса ISDN PRI Ericsson LG iPECS-MG-PRIB

Ericsson LG iPECS-MG-PRIB - PRIB (Primary Rate Interface Board) (Плата интерфейса ISDN PRI)
Плата интерфейса ISDN PRI (PRIB) обеспечивает один (1) интерфейс PRI или один (1) интерфейс E1R2; данный интерфейс поддерживает 30 однонаправленных каналов ИКМ и 2 канала сигнализации для PRI или E1R2. Плата PRIB использует существующий интерфейс, описанный в рекомендациях ITU-T G.704, G.703 и G.823. Сюда входит формат кадра CEPT, состоящий из 32 8-битовых таймслотов, скорость передачи данных 2,048 МГц. Из 32 временных интервалов кадра 30 определены как информационные каналы, таймслоты 1-15 и 17-31, соответствующие телефонным каналам 1-30. Длительность кадра составляет 125 мкс, он содержит 32 таймслота (TS). TS № 0 выделен для цикловой синхронизации кадра, а TS № 16 назначен каналу сигнализации; остальные TS доступны для назначения каналу B. Кадр CEPT содержит четыре бита сигнализации: A, B, C и D. Биты сигнализации всех 30 информационных каналов передаются в таймслоте 16 для кадров 1-15. Плата PRIB поддерживает импульсный набор, набор DTMF и сигнализацию по регистру MFC-R2 (на основании Рекомендации ITU-T Q.440-480).
PRIB можно устанавливать в универсальные гнезда 1-6 любого KSU, кроме гнезда № 1 первого KSU.
